Strands Firefly Summer Glow 140 mm (prefabrykowany) V1.0.0.0
Strands Firefly Summer Glow 140 mm (prefabrykowany) V1.0.0.0

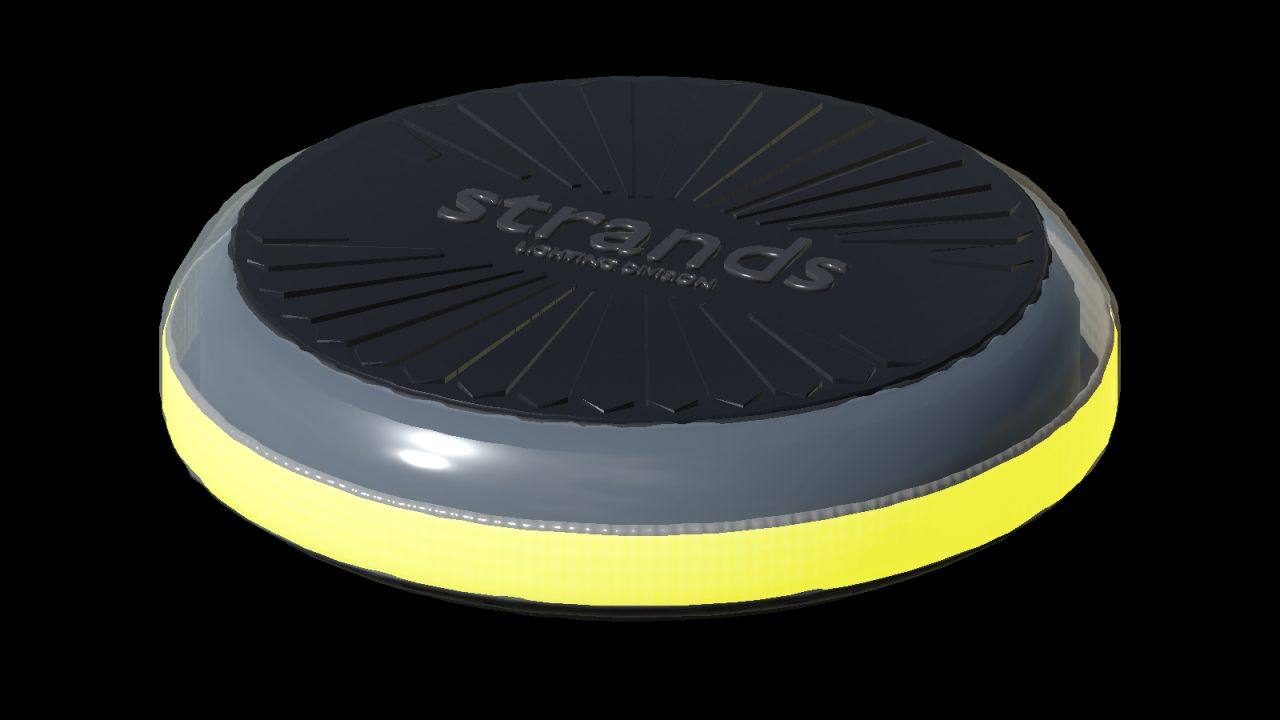

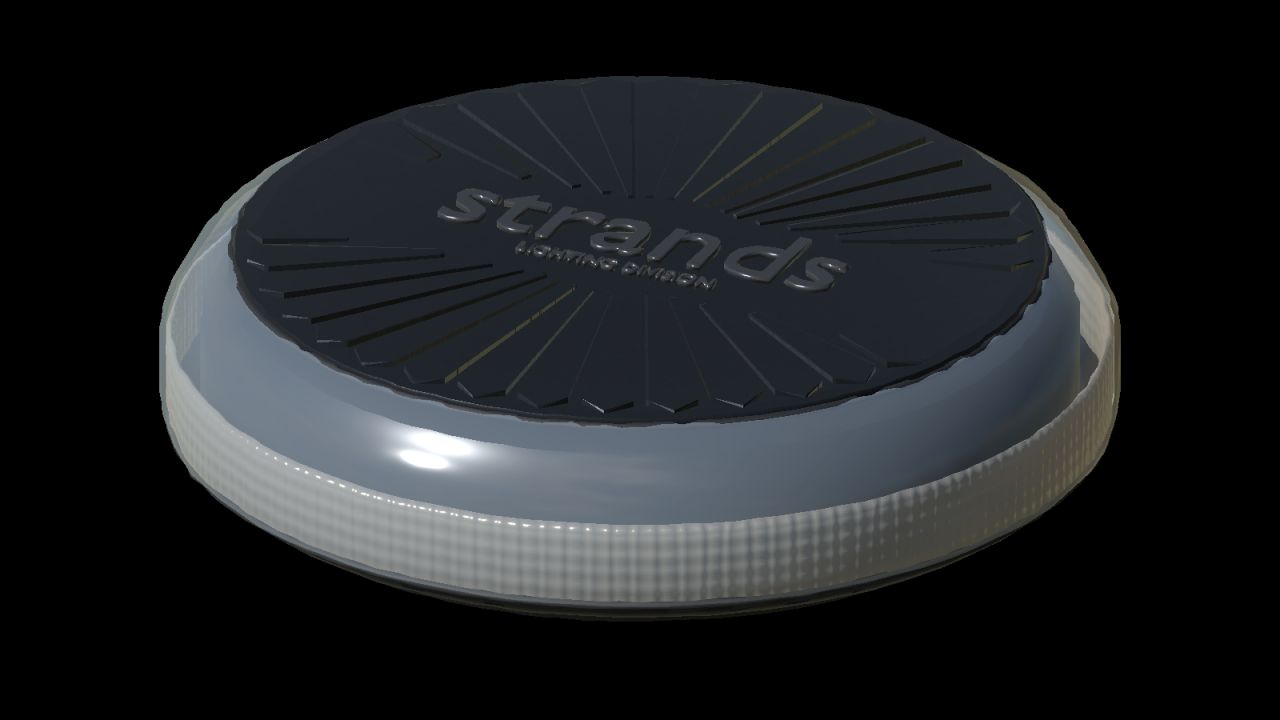

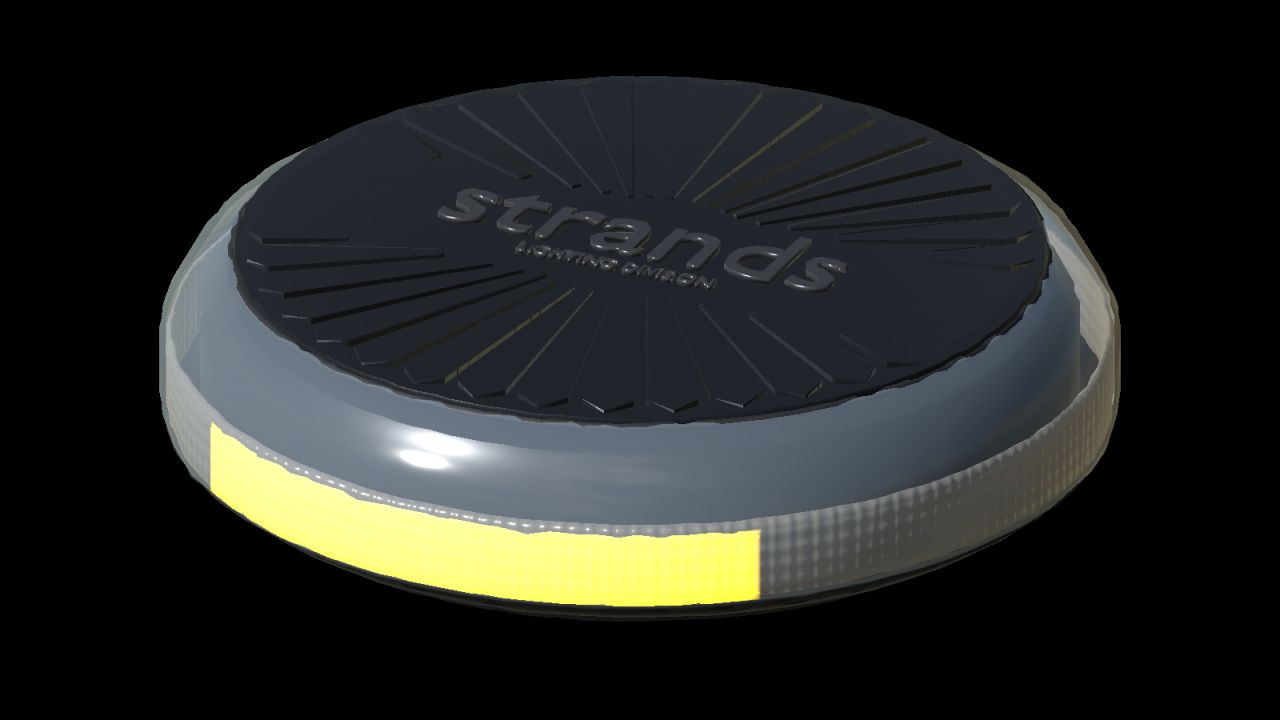

To prefabrykat do budowy pojazdów, a nie samodzielny, dostępny do kupienia mod. Model bazuje na artykułach Strands 850963/850964: średnica 140 mm, wysokość obudowy 37 mm, całkowita szerokość masztu 112 mm, rozstaw otworów montażowych 50 mm. Podane wymiary określają obudowę; drobne części i detale optyczne zostały odtworzone na podstawie zdjęć, a nie danych CAD producenta.
1. Wypakuj prefab. Skopiuj cały folder `firefly140` do moda pojazdu, tuż obok `modDesc.xml`. Zachowaj pliki `firefly140.i3d`, `firefly140.i3d.shapes`, `firefly140.xml` i tekstury razem.
2. Otwórz model pojazdu I3D w edytorze GIANTS. Zaimportuj plik `firefly140/mount.i3d` i przypisz jego pustą grupę `fireflyMount` do odpowiedniego komponentu pojazdu. Zmień nazwę każdego wierzchowca na unikalną, na przykład `nlmFireflyLeft` i `nlmFireflyRight`.
3. Umieść każdy element montażowy w punkcie styku. Użyj skali `1 1 1`; lokalny +Y jest skierowany w górę. `SURFACE` ustawia podstawę obudowy w uchwycie. `POLE` automatycznie podnosi obudowę o 75 mm, tak aby dolna część gniazda DIN przylegała do uchwytu. Nie dodawaj tych samych 75 mm po raz drugi.

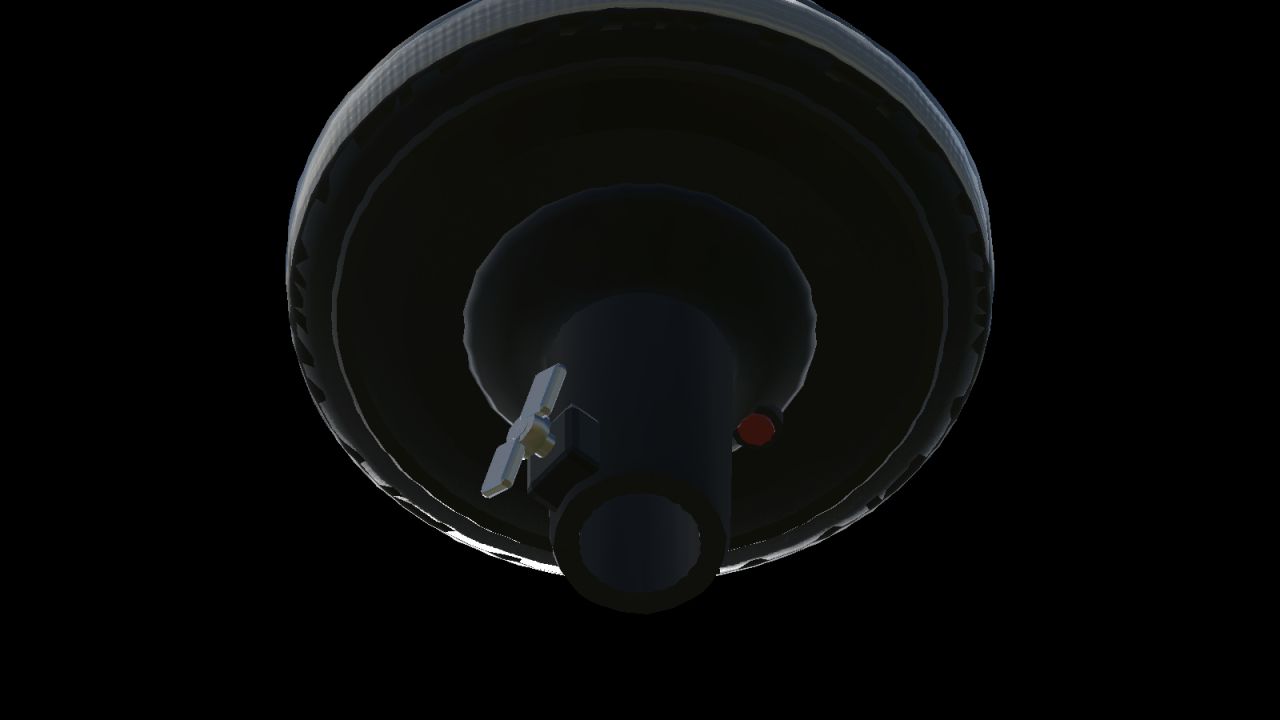

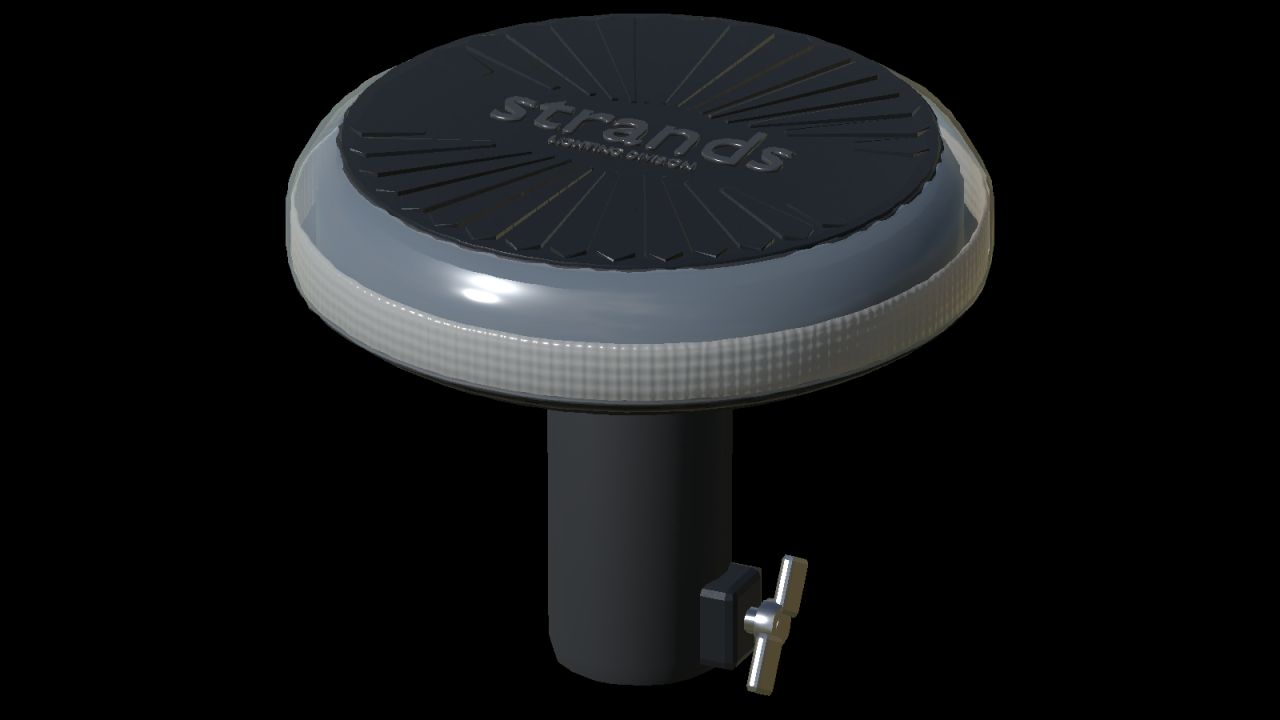

4. Tylko w celu podglądu umiejscowienia, zaimportuj plik `firefly140.i3d` poniżej pustego uchwytu. Grupa `poleMount` zawiera kompletne, odłączane mocowanie DIN, w tym zacisk, skrzydełka i przycisk. Ukryj ją, aby wyświetlić podgląd powierzchni i pokaż `surfaceMount`. Aby wyświetlić podgląd słupa, przesuń lampę podglądu o +0,075 m na osi Y. Usuń całą lampę podglądu przed zapisaniem pojazdu: natywny plik XML wczytuje rzeczywisty model. Zachowaj puste mocowanie.
